二維碼制作軟件如何引用標簽上的4個流水條碼生成PDF417二維碼(下)

上一篇文章我們講了制作流水條碼和用“生成矩陣”工具快速生成連續流水條碼的操作方法,今天我們來看下如何用中瑯二維碼制作軟件將標簽上的4個流水條碼數據引用到PDF417二維碼中,并批量打印出來,一起來看看吧。

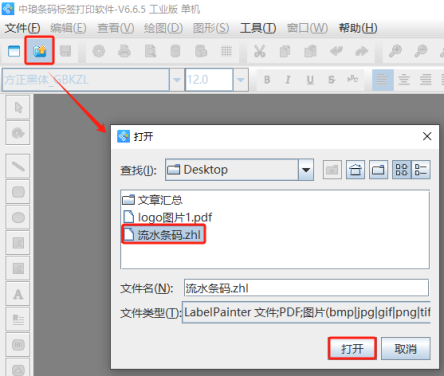

1. 打開中瑯二維碼制作軟件,在軟件中打開上一篇文章中制作的“流水條碼”標簽文件。

72 (1).png

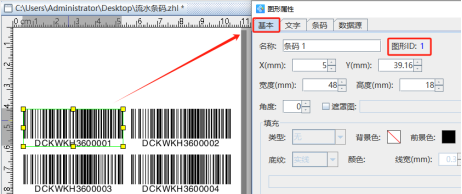

2. 分別選中標簽上的4個流水條碼,打開其“圖形屬性-基本”選項卡,記下條形碼的圖形ID,以便下面制作的二維碼引用條形碼中數據。

72 (2).png

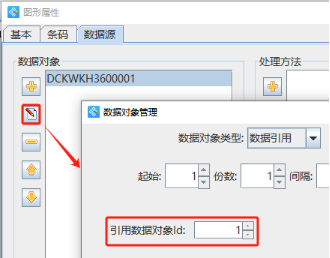

3. 制作PDF417二維碼 點擊軟件左側的“繪制二維碼”按鈕,在畫布上繪制一個二維碼,雙擊繪制的二維碼,在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕,在打開的窗口中選擇“數據引用”數據類型,引用數據對象id設置為1,那么就將標簽上第一個流水條碼的數據引用過來了。

72 (3).png

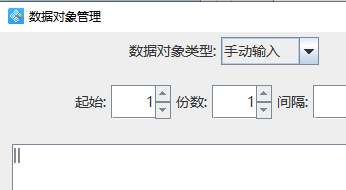

點擊數據對象下面的“添加”按鈕,添加一個“手動輸入”類型的數據,在打開的窗口輸入框中鍵入一個“||”,需要注意的是數據中間的分隔符可以不設置,也可以根據需要鍵入鍵盤上的“,”、“*”、“&”、“/”等符號形成數據分隔符。

72 (4).png

其他三個流水條碼中的數據都按照上面相同的方法引用到二維碼中,引用的時候,“引用數據對象id”需要設置成對應流水條碼的圖形ID;并且注意在數據中間添加分隔符。

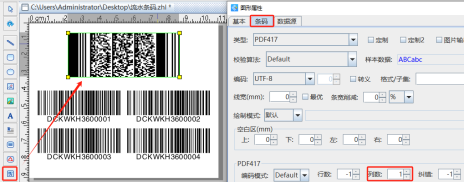

切換到二維碼的“條碼”選項卡,設置條碼類型為“PDF417”,下面的PDF417“行數”、“列數”、“糾錯級別”根據自己的需要設置,假設我們將PDF417二維碼的列數由默認的“-1”,改為1,可以看到二維碼的外觀發生了改變。

72 (5).png

需要注意的是選擇“PDF417”數據類型之后生成的PDF417二維碼默認是正方形外觀的,我們可以通過鼠標拉伸條碼框或者在“基本”選項卡中設置二維碼寬度和高度,使得PDF417變成長方形的。

4. 選中標簽上的二維碼,點擊軟件頂部工具欄中的“水平居中于畫布”按鈕,可以將二維碼在畫布上水平居中顯示。

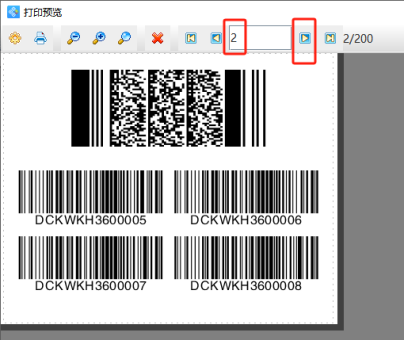

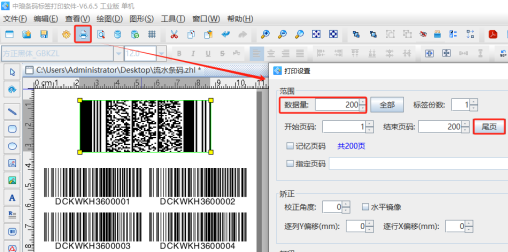

5. 制作完成之后,點擊軟件頂部工具欄中的“打印”按鈕,設置數據量(標簽的總個數)、開始頁碼(從那一頁開始打?。⒔Y(jié)束頁碼(到那一頁結束打?。缓簏c(diǎn)擊下面的“預覽”按鈕,翻頁查看批量生成的PDF417二維碼標簽,預覽無誤就可以直接連接打印機打印出來了。

72 (6).png

72 (7).png

以上就是中瑯二維碼制作軟件中引用標簽上的4個流水條碼生成PDF417二維碼的操作方法,只要我們掌握了數據對象類型下面的“間隔”代表的含義,能夠熟練運用軟件中的“生成矩陣”工具和“數據引用”方法,那么制作起來就非常簡單了。


標簽:二維碼制作軟件 , 流水條碼 , PDF417二維碼
