我們今天要打印的流水號比較特殊,第一橫排有7個流水號,這7個流水號是按照序列號遞增的形式進行排版的,數據間隔是10000;然后在第一橫排7個流水號基礎上往下按照序列號遞減1打印出來,應該怎么做?下面我們來看看中瑯標簽制作軟件如何用“生成矩陣”工具排版這種特殊形式的流水號。

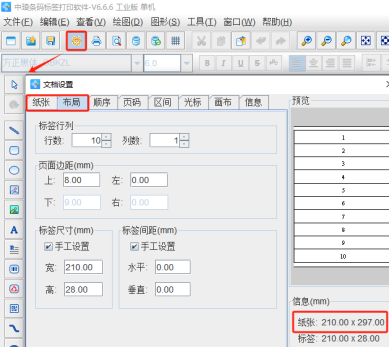

1. 打開中瑯標簽制作軟件,根據實際紙張設置紙張尺寸和布局,紙張我們設置為A4紙,一張紙中設置10行1列的標簽,標簽的上頁面邊距設置為8mm,左頁面邊距保持0不變,將標簽尺寸勾選上,標簽的寬度和高度分別設置為210mm和28mm,將標簽間距勾選上,標簽的水平和垂直間距都保存0不變,軟件會根據前面設置的紙張和布局參數自動計算出下和右頁面邊距。

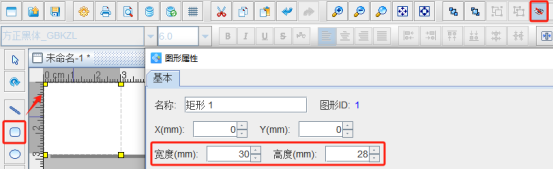

2. 制作標簽上第一個流水號 點擊軟件左側的“繪制圓角矩形”按鈕,在白色畫布上繪制一個矩形框,設置矩形框的寬度(30mm)和高度(28mm),然后點擊軟件頂部的“不可見”按鈕,將矩形框設置成不可見狀態,并將矩形框移動到合適位置。

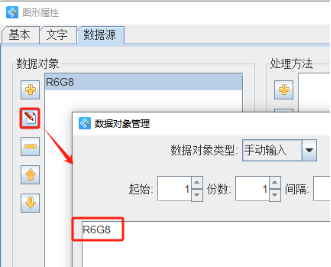

點擊軟件左側的“繪制普通文本”按鈕,在矩形框中繪制一個普通文本,雙擊繪制的普通文本,在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕,在打開的窗口輸入框中輸入固定內容“R6G8”。
點擊數據對象下面的“添加”按鈕,添加一個“序列生成”類型的數據,開始字符串設置為“31000”。
切換到文本的“文字”選項卡,設置文本內容樣式,保存字體、字號、字間距、對齊方式(設置居中對齊)等。
同時選中標簽的矩形框和流水號,點擊軟件頂部的“垂直居中對齊”按鈕,使得流水號內容在矩形框中居中顯示。
3. 用“生成矩陣”工具生成其他6個流水號 同時選中標簽上的矩形框和流水號,點擊軟件頂部工具欄中的“生成矩陣”按鈕,在打開的窗口中設置標簽行列數為“1行7列”,水平和垂直偏移量分別設置為“30”mm和“28”mm,數據位置遞增設置為1000,點擊“確定”按鈕。
“數據位置遞增”修改的是可變數據數據源中數據調用的起始位置,比如第一個小標簽“起始”為1,調用的是軟件中生成的第1個流水號,設置數據位置遞增為1000,那么第二個小標簽的“起始”就是2000,也是調用的軟件中生成的第2000個流水號。
至此第一橫排的按照序列號遞增1000的7個流水號在中瑯標簽制作軟件中就設置好了,如果只保持上面這樣的設置方法,那么后面生成的流水號就會在第一橫排7個流水號的基礎上按照序列號遞增1生成出來,和我們想要的遞減流水號不相符,應該怎么做呢?接下來的文章中我們會詳細講一下。
